ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ ПОЛНОЙ МОЩНОСТИ

Если при проверке состояния автомобиля выяснилось, что двигатель действительно не развивает полной мощности, попытайтесь самостоятельно найти и устранить неисправность. Прежде всего проверьте, полностью ли открываются дроссельные заслонки карбюратора. Проверьте, не является ли ухудшение динамики разгона следствием обеднения смеси при частичном засорении или засмолении топливных жиклеров.

Обедненная смесь в цилиндрах. Наполнение цилиндров бедной смесью всегда приводит к значительному снижению мощности двигателя. В этом случае автомобиль движется на пониженных скоростях, ему требуется больше времени для разгона на сухой дороге с твердым и гладким покрытием при исправном техническом состоянии механизмов ходовой части автомобиля.

Бедная смесь образуется по следующим причинам: засорение жиклеров и каналов в карбюраторе, загрязнение топливопроводов, замерзание воды в системе питания. При этом надо продуть жиклеры, каналы и загрязненные топливопроводы, используя насос для накачивания шин, а если необходимо, то прочистить их медной проволокой, разобрав карбюратор.

Заедание клапанов топливного насоса, засорение сетчатого фильтра или прорыв диафрагмы. В этом случае сначала устраняют заедание клапанов топливного насоса, промывают сетчатый фильтр, а прорванную диафрагму заменяют или временно восстанавливают способом, описанным ранее.

Износ рычага привода топливного насоса, засорение воздушного отверстия, сообщающего топливный бак с атмосферой, заедание воздушной заслонки. Устраняют эти неисправности так: заменяют неисправные детали топливного насоса, прочищают воздушное отверстие пробки, проверяют и при необходимости регулируют длину троса управления воздушной заслонкой карбюратора.

Подсос воздуха в местах соединения частей карбюратора, фланца карбюратора с выпускным трубопроводом, фланцев впускной трубы с блоком цилиндров из-за ослабления креплений, а также при повреждении прокладок. Место подсоса можно обнаружить при помощи мыльной пены. В предполагаемом месте подсоса в мыльной пене образуется окно. Устраняется подсос воздуха подтяжкой гаек или болтов, а также заменой соответствующих уплотнительных прокладок;

Раннее зажигание. Снижение мощности двигателя происходит и при слишком раннем зажигании, когда горючая смесь воспламеняется преждевременно и сила газов действует навстречу поршню, который движется к ВМТ. При этом в двигателе слышны частые и звонкие металлические стуки, возможно возникновение детонации, двигатель плохо работает на малой частоте вращения коленчатого вала, а при пуске рукояткой иногда дает обратные удары.

Если не удалось отрегулировать момент зажигания по каким-либо причинам, или регулировка не дала желаемых результатов, то, очевидно, возникли неисправности в приборах автоматической регулировки опережения зажигания - центробежном либо вакуумном регуляторах.

Позднее зажигание. При слишком позднем зажигании двигатель теряет приемистость. Значительное снижение мощности происходит по той причине, что смесь не успевает сгорать в тот момент, когда поршень находится в ВМТ. Горение смеси продолжается при движении поршня вниз. Об этом свидетельствует повышенный нагрев выпускного трубопровода. Он будет слишком нагрет, так как часть смеси догорает при выпуске.

Проверить установку зажигания можно следующим образом. Двигаясь на прямой передаче по ровной дороге со скоростью 50-55 км/ч, резко нажать на педаль управления дроссельными заслонками. Если зажигание установлен правильно, должны появиться незначительные и кратковременные стуки, исчезающие при дальнейшем разгоне автомобиля. Отсутствие стуков означает, что зажигание позднее. Обычно это происходит при изменении сорта применяемого бензина (например, временно вместо бензина А-92 применили А-95). В этом случае момент зажигания можно попытаться отрегулировать с помощью октан-корректора.

Для этого необходимо ослабить крепление корпуса 2 прерывателя-распределителя на двигателе и повернуть его рукой против направления вращения кулачка на одно-два деления шкалы октан-корректора в сторону опережения (+), а при сильных кратковременных стуках по направлению вращения кулачка в сторон) запаздывания (-). Регулируя установку зажигания, необходимо добиться устойчивой работы двигателя.

Неисправен центробежный регулятор опережения зажигания. Центробежный регулятор опережения зажигания начинает работать при 400-600 мин и регулирует момент зажигания только в зависимости от частоты вращения коленчатого вала.

При возникновении неисправностей в центробежном регуляторе - ослабление пружин 5 (рис. 27) или заедание грузиков 3 - это приведет к нарушению момента зажигания. При заедании грузиков регулятора момент зажигания как на малых, так и на больших частотах вращения коленчатого вала останется одинаковым. Между тем для больших частот вращения коленчатого вала момент зажигания должен быть раньше.

Снижение мощности и увеличение расхода бензина может быть вызвано поздним зажиганием на больших частотах вращения коленвала. Если же ослабли пружины 5 регулятора и грузики 3 расходятся полностью, то даже на малых частотах вращения коленчатого вала произойдет большое опережение зажигания, что также приведет к перерасходу топлива и снижению мощности. Существует простой способ проверки действия центробежного регулятора опережения зажигания.

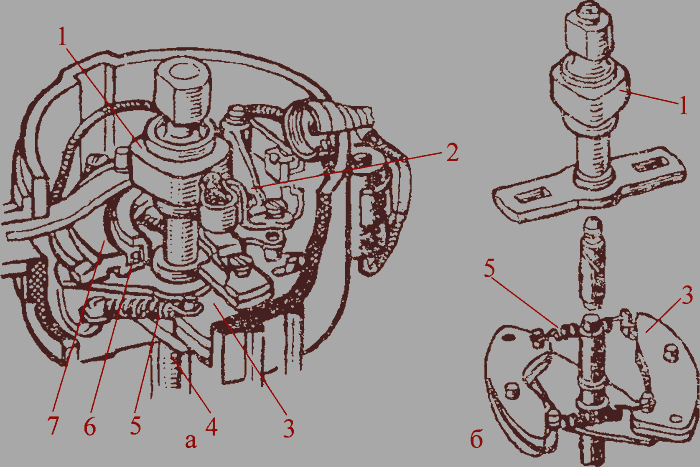

Рис. 27. Распределитель зажигания автомобиля "Москвич" (со снятыми крышкой, ротором, октан- корректором и вакуумным регулятором): а - корпус распределителя зажигания: б - приводной валик с грузиками; 1 - кулачок; 2 - рычажок прерывателя; 3 - грузики; 4 - валик; 5 - пружина грузика; 6 -шарикоподшипник; 7 - панель прерывателя

Не снимая прерыватель-распределитель зажигания с двигателя, отвести рычажок 2 прерывателя и повернуть рукой кулачок 7 по направлению вращения валика 4 до отказа. Грузики 3 при этом разомкнутся. Затем опустить кулачок, и он под действием пружин 5 грузиков вернется в первоначальное положение. Если обнаружено заедание, необходимо устранить его, а ослабевшие пружины заменить.

Вакуумный регулятор опережения зажигания неисправен. Автомобилю приходится двигаться и по ровной дороге, и по дороге с подъемами. Допустим, что при движении с постоянной скоростью как по ровной дороге, так и по дороге с подъемом, центробежный регулятор будет давать только одинаковое опережение зажигания. Но при движении по дороге с подъемами нагрузка двигателя и открытие дроссельной заслонки значительно больше, поэтому опережение зажигания должно быть меньше, чем при движении по ровной дороге с той же скоростью. Регулировку опережения зажигания при изменении открытия дроссельной заслонки (нагрузки двигателя) выполняет вакуумный регулятор.

В нем могут быть следующие неисправности:

- потеря упругости пружины, подсос воздуха в полость пружины,

- износ или повреждение диафрагмы, расположенной в средней части корпуса вакуумного регулятора, заедание шарикоподшипника 6 (см. рис. 27) и панели 7 прерывателя-распределителя.

Если пружина вакуумного регулятора на малых и средних нагрузках ослабла, происходит увеличение опережения зажигания. Если же в полость, где находится пружина, будет подсасываться воздух (при повреждении диафрагмы), то угол опережения зажигания уменьшится при малых нагрузках. При слишком большом подсосе воздуха вакуумный регулятор вообще не будет работать.

В пути исправность вакуумного регулятора можно проверить, покачивая панель прерывателя на подшипнике.

Если же создать разрежение в отсоединенной от патрубка карбюратора трубке вакуумного регулятора, то при исправном его состоянии панель прерывателя должна повернуться в обратную вращению кулачка сторону.

Точная проверка исправности вакуумного регулятора опережения зажигания и устранение выявленных неисправностей выполняются специалистами на станции технического обслуживания автомобилей.

В клапанном механизме нарушены зазоры. Плотная посадка клапана в гнезде, т.е. его полное закрытие, обеспечивается благодаря тепловому зазору в клапанном механизме. Если нормальные величины тепловых зазоров, установленных требованиями заводских инструкций по эксплуатации автомобилей, нарушены, двигатель теряет мощность. При малых зазорах подгорают клапаны и их седла. Наличие больших зазоров в клапанном механизме вызывает не только потерю мощности двигателя, но и характерный металлический стук клапанов. Неплотное закрытие, например, выпускного клапана из-за ненормальных зазоров характеризуется "выстрелами" в глушителе, а неплотное прилегание впускного клапана - "чиханием" в карбюраторе. Как малые, так и большие зазоры в клапанном механизме отрицательно сказываются не только на эффективности работы двигателя, но и на сроке службы его деталей. Неправильные зазоры в клапанном механизме регулируют способом, рассмотренным ранее.

Поршневые кольца изношены. Герметичность между поршнем и цилиндром обеспечивается поршневыми кольцами. Они не допускают прорыва газов в картер двигателя, а также препятствуют проникновению масла в камеру сгорания.

Если поршневые кольца изношены, пригорели, а также потеряна их упругость, резко снижается компрессия в цилиндрах, что приводит к потере мощности двигателя, повышенному расходу масла, бензина; из глушителя выходит черный дым.

Есть два способа проверки компрессии - с помощью компрессометра и вручную. Для проверки вручную требуется навык. Делать это надо следующим образом:

- вывернуть все свечи зажигания, кроме свечи первого цилиндра, и пусковой рукояткой проворачивать коленчатый вал двигателя до тех пор, пока в первом цилиндре не закончится такт сжатия;

- поочередно вворачивать свечу в последующие цилиндры и вновь проворачивать вал двигателя пусковой рукояткой. Сравнивая усилия, затрачиваемые на преодоление сопротивления проворачиванию во время такта сжатия в каждом цилиндре, можно предположить, в каком именно цилиндре пониженная компрессия.

Используя для проверки компрессии компрессометр, необходимо: прогреть двигатель до температуры 80-85°С, вывернуть свечи зажигания, установить плотно в свечное отверстие первого цилиндра наконечник компрессометра и открыть полностью дроссельную и воздушную заслонки; затем проворачивать стартером коленчатый вал двигателя в течение 2-3 с и отметить показания компрессометра.

В исправном двигателе разница показаний компрессометра между цилиндрами двигателя не должна превышать 1 кгс/см2, а давление в конце такта сжатия соответствовать следующим данным (кгс/см2):

ЗАЗ-1102 "Таврия" - 8

ВАЗ-2103, -2105, -2106, -2107 - 9,5

ВАЗ-2108, -2109 - 9,9

"Москвич-2141" - 8,5

"Москвич-2140" - 9,8

ГАЗ-24 "Волга" - 9,4

Непригодность для эксплуатации поршневых колец можно выявить следующей проверкой. После того, как определено давление в цилиндрах, следует залить через свечные отверстия по 23-30 см2 масла для двигателя и прокрутить коленчатый вал стартером. Повышение компрессии при этом укажет на неисправность (износ) колец или цилиндра, отсутствие повышения - на негерметичность клапанов. Закоксовавшиеся поршневые кольца заменяют новыми.

Незначительное пригорание поршневых колец можно попытаться устранить самому без разборки двигателя. Для этого необходимо приготовить смесь, состоящую из 50% растворителя М5 647 или ацетона, 25% керосина и 25% масла АС-8 и запить по 100 см2 в каждый цилиндр через свечные отверстия. Затем провернуть коленчатый вал на несколько оборотов, через час добавить еще по 50 см2 в каждый цилиндр и оставить на 7-8 ч. После в цилиндры залить по 30 см2 смеси бензина с маслом и проехать на автомобиле 20-25 км. Затем слить масло из картера двигателя и промыть систему смазки жидким маслом.

Глушитель загрязнен. В процессе эксплуатации автомобиля из-за работы двигателя на слишком обогащенной смеси происходит неполное ее сгорание. Несгоревшее топливо выбрасывается в виде сажи наружу, а часть ее оседает на внутренней стенке глушителя, постепенно загрязняя его. Кроме того, загрязнение глушителя возможно и в момент неосторожного движения автомобиля задним ходом на бугристой грунтовой дороге. При загрязнении глушителя двигатель теряет мощность. Состояние глушителя можно определить внешним осмотром и легким ударом снаружи. Чистый глушитель издает высокий металлический звук, а загрязненный - глухой.

НЕИСПРАВНОСТИ СИСТЕМЫ СМАЗКИ

Масляный насос неисправен. Виновником пониженного давления масла часто является масляный насос или чрезмерно загрязненный сетчатый фильтр маслоприемника.

Если необходим ремонт только масляного насоса, то установите автомобиль на смотровую канаву или подъемник, отсоедините провода от аккумуляторной батареи и слейте масло из картера двигателя. Снимите брызговик двигателя, отверните гайки крепления подушки передней подвески двигателя к поперечине и слегка приподнимите двигатель талью. Отвернув болты крепления, снимите картер двигателя и масляный насос с приемным патрубком.

Разберите его, промойте и очистите маслоприемник и редукционный клапан от посторонних частиц и возможных загрязнений или отложений. При необходимости замените поломанную пружину редукционного клапана или клапан. При обнаружении чрезмерного износа шестерен масляного насоса или его корпуса замените масляный насос.

Износ деталей двигателя. Вы устранили неисправности масляного насоса, а давление масла в системе смазки по-прежнему понижено. Можно предположить, что причинами этого являются: чрезмерный зазор между вкладышами, шатунными и коренными шейками коленчатого вала, между шейками и корпусом подшипников распределительного вала, износ или повреждение резиновых уплотнителей сальников стержней клапанов, износ или закоксовывание поршневых колец или их поломка, повышенный износ юбок поршней и канавок под поршневые кольца, износ цилиндров двигателя, увеличенный износ стержней клапанов и направляющих втулок для них, а также закоксовывание прорезей маслосъемных колец или заполнение их масляными отложениями.

При значительном износе деталей двигателя происходит резкое увеличение зазоров между трущимися поверхностями, смывание смазки с зеркала цилиндров горючей смесью, а также выгорание смазки внутри цилиндра двигателя. В этом случае расход масла значительно увеличивается, а давление резко падает.

Для обеспечения нормального давления масла в системе смазки, нужно отправить двигатель в мастерскую для ремонта или замены неисправных деталей кривошипно-шатунного механизма и механизма газораспределения высококвалифицированными специалистами.

Уровень масла в картере двигателя ниже нормы. При пониженном давлении масла в системе смазки на холостом ходу при прогретом двигателе необходимо в первую очередь проверить уровень масла в поддоне картера. Проверяют при помощи щупа не раньше чем через 5-7 мин после остановки двигателя. Для проверки надо вынуть щуп, протереть его ветошью и снова вставить в гнездо до отказа. Затем вновь вынуть щуп и по следу масла на нем определить уровень масла в поддоне. Наличие следа масла между верхней и нижней метками щупа свидетельствует о нормальном его уровне.

Если проверка показала, что уровень масла ниже нормы, долить масло в картер двигателя до требуемого уровня, предварительно выявив. и устранив возможную негерметичность соединений в системе смазки двигателя. Внешним осмотром двигателя можно убедиться, нет ли течи масла из-под прокладок; крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, фильтра очистки масла, а также из пробки заливной горловины, через штуцер датчика указателя давления масла, из-под крышки маслоотделителя и через уплотнитель маслоизмерительного щупа. Обнаруженные даже небольшие течи масла свидетельствуют о нарушении герметичности системы смазки из-за поврежденных прокладок или сальников либо ненадежных креплений, что недопустимо.

Напомним, что при подтягивании болтов, винтов и гаек крепления поддона картера и крышек нужно соблюдать осторожность, чтобы не сорвать резьбу.

Повышенное давление масла. Если в прогретом двигателе наблюдается повышенное давление масла, рекомендуется проверить вязкость масла и его качество и при повышенной вязкости или значительном загрязнении заменить его. Чаще всего высокая вязкость масла будет в том случае, когда летнее масло используют зимой при низких температурах воздуха. Чтобы избежать этого, необходимо применять сорта масел, рекомендованные заводом, соответственно сезону.

Своевременно производите замену масла, руководствуясь сроками, указанными в сервисной книжке. При замене загрязненного масла следует также заменять и масляный фильтр, а также промывать систему смазки промывочной смесью или жидким маслом ВНИИНП-ФД. Обычно первая замена масла производится через 5 тыс. км пробега, а затем через каждые 10 тыс. км. При эксплуатации автомобиля в жарких районах и на пыльных дорогах масло загрязняется быстрее и замену его рекомендуется производить чаще. Промывать систему смазки рекомендуется на смотровой канаве или эстакаде в следующем порядке:

- после остановки прогретого двигателя слить отработавшее масло через сливную пробку, не снимая масляного фильтра, залить промывочное масло до нижней метки на маслоизмерительном щупе;

- пустить двигатель и дать поработать ему на промывочном масле в течение 20-25 мин на малой частоте вращения коленчатого вала (800-1000 мин2), слить полностью промывочное масло и снять грязный масляный фильтр; установить новый масляный фильтр, ввернуть пробку сливного отверстия и залить свежее масло, соответствующее сезону. Масло необходимо заливать в маслоналивную горловину осторожно, чтобы не облить двигатель. Горловину закрыть крышкой плотно.

Если же давление масла при исправных приборах контроля по-прежнему высокое, а в двигатель залито масло необходимого сорта и качества, то, возможно, неисправен редакционный клапан масляного насоса, имеется заедание- клапана. чрезмерно жесткая пружина либо слишком загрязнены каналы системы смазки. Необходимо отрегулировать или заменить редукционный клапан масляного насоса либо промыть канаты системы смазки.

Понижена вязкость масла. При нормальной вязкости моторного масла обеспечивается необходимое (согласно заводской инструкции) давление в системе смазки двигателя.

Каждому типу двигателя в зависимости от температуры окружающего воздуха завод рекомендует сорт применяемого масла, которое обладает определенной вязкостью и необходимыми смазывающими свойствами. Вязкость масла рекомендуется определять вискозиметром путем сравнивания вязкости проверяемого масла с эталонными. Убедиться в том, что масло разжижено, можно и без прибора, на ощупь, растирая его между пальцами. Но этот способ требует определенного опыта. Наличие твердых крупинок и ощущение тепла свидетельствует о некачественном масле, которое требует замены. Охлаждающую жидкость (воду) в масле можно обнаружить, если слить 200 см2 масла из поддона картера двигателя и дать ему отстояться в течение 1 ч. Прозрачный слой на дне сосуда укажет на наличие охлаждающей жидкости в масле. В этом случае уровень масла в картере двигателя повышается.

В процессе эксплуатации автомобиля происходит частичное разжижение масла той частью бензина, который не сгорает при работе двигателя на переобогащенной смеси, или иногда из-за попадания охлаждающей жидкости в масло при повреждении прокладки головки блока цилиндров. Качество масла снижается, уменьшается его вязкость, когда масло долго не сменяется. Давление масла в системе смазки резко уменьшается, так как масло с малой вязкостью легко проникает в зазоры между сопряженными трущимися деталями. Чтобы поднять давление масла, необходимо его заменить.

Для обеспечения продолжительного срока службы моторного масла с требуемой вязкостью и необходимым качеством, рекомендуется регулярно следить за исправностью системы вентиляции картера и своевременно производить ее очистку и промывку деталей. Помните, что исправная система вентиляции картера не только не допускает выход карьерных газов в атмосферу, но отделяет масло от картерных газов при работе двигателя, не допуская его попадания в камеру сгорания с горючей смесью.

Неправильные показания приборов контроля давления масла. Если уровень масла и его качество не вызывают сомнений, а давление в системе смазки двигателя по-прежнему ниже нормы, следует убедиться, правильно ли работают приборы контроля давления масла: датчик, указатель или контрольная лампа давления масла. Для получения наиболее точных результатов можно воспользоваться новыми, заведомо исправными приборами, подключив их к системе смазки и сличив их показания с показаниями проверяемых. При необходимости заменить неисправные приборы.
