ГЛАВА 1. ПОСТРОЕНИЕ ЧЕРТЕЖЕЙ ВЫКРОЕК

ЧЕРТЕЖ ОСНОВНОЙ ВЫКРОЙКИ ЮБКИ

Выкройка прямой юбки служит основой для моделирования юбок различных фасонов. Мерки (рис. 1):

полуобхват талии (ПОТ), 1 - 38 см (талию надо перепоясать);

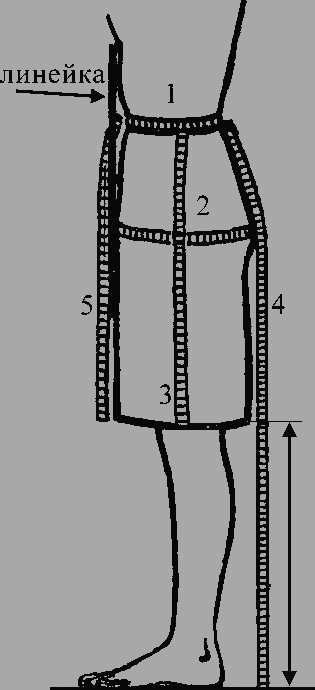

Рис. 1. Снятие мерок для построения чертежа выкройки прямой юбки

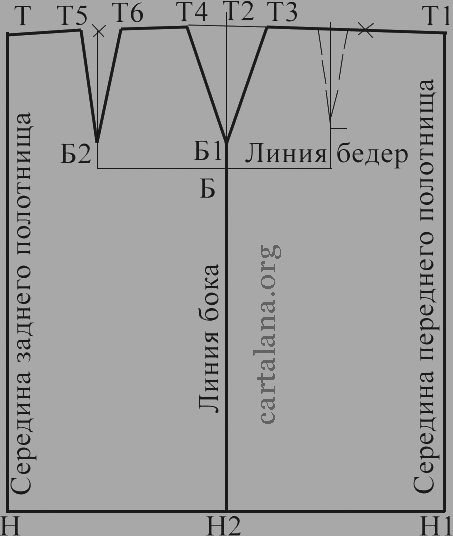

Рис. 2. Чертеж выкройки прямой юбки

полуобхват бедер (ПОБ), 2 - 52 см (при снятии этой мерки сантиметровая лента проходит по выпуклым частям ягодиц и замыкается впереди на линейке, которую прикладываем вертикально к животу);

длина по боку, 3 - 60 см (эту величину определяем как разницу длин от талии до пола (105 см) и от низа изделия до пола (45 см), в соответствии с модой и выбранным фасоном);

длина сзади, 4 и спереди, 5 - 59 см (104 см - 45 см).

Примечания: 1. Снимать мерки лучше без обуви. 2. Если выпуклость живота значительная, то длина спереди будет превышать остальные мерки длины. Поэтому на переднем полотнище юбки нужно сделать надвязку, высота которой определяется разницей между длинами спереди и по боку. От середины переда откладываем 7-10 см, проводим прямую и плавной линией соединяем ее с линией бока. Надвязку можно заменить наклонной вытачкой, начинающейся от линии бедер

Построение чертежа

1. Проводим горизонтальную прямую - линию низа юбки (рис. 2).

2. Откладываем на этой линии 54 см - полуобхват бедер плюс 2 см (для всех размеров) на свободное облегание. Концы отрезка обозначаем точками Н и Н₁

* Все чертежи в этом разделе поданы для размера 48, рост III

НН₁ = ПОБ + 2 см = 52 см + 2 см = 54 см.

3. Из точки Н восстанавливаем перпендикуляр - линию середины заднего полотнища. Откладываем мерку длины юбки сзади и ставим точку Т (НТ = 59 см).

4. Из точки Н₁ восстанавливаем перпендикуляр - линию середины переднего полотнища. Откладываем мерку длины юбки спереди и ставим точку Т₁ (Н₁Т₁ = 59 см).

5. От точки Н вправо откладываем 26 см - 1/2 ПОБ и ставим точку

Н₂ = ПОБ : 2 = 52 : 2 = 26 см.

6. Из точки восстанавливаем перпендикуляр - линию бока. Откладываем мерку длины юбки по боку и ставим точку Т₂ (Н₂Т₂ = 60 см). Таким образом Н₂Н₁ = 28 см. Если же на машине нельзя вывязать полотнище такой ширины, то линию низа юбки НН₁ делим пополам, то есть заднее и переднее полотнища будут иметь одинаковую ширину.

7. Точки Т, Т₂ и Т₁ соединяем прямыми линиями.

8. От точки Т₂ вниз откладываем 18-19 см (для I-II роста - 16 см, для IV - 20 см), ставим точку Б и проводим через нее горизонтальную прямую - линию бедер до пересечения с линиями середин заднего и переднего полотнищ.

9. Проводим расчет глубины вытачек - передней, задней и боковой. Суммарная их глубина определяется разностью между полуобхватом бедер плюс 2 см на свободное облегание и полуобхватом талии:

ПОБ + 2 см - ПОТ = 52 см + 2 см - 38 см = 16 см.

Половину полученной разности составляет боковая вытачка: 16 см : 2 = 8 см.

Глубина задней вытачки равна (16 см - 8 см) : 2 = 4 см.

Глубина передней вытачки составляет 4 - 1 см (для всех размеров) = 3 см.

Примечание. Так как трикотажную юбку чаще всего носят на поясе, внутрь которого продернута широкая резинка, переднюю вытачку можно не делать. В таком случае расчет несколько изменится: боковую и заднюю вытачки углубляем на 0,5-1 см. Таким образом глубина боковой вытачки будет равна 4 см + 1 см = 5 см (раствор соответственно 10 см), а глубина вытачки на заднем полотнище равна 4 + 1 см = 5 см

10. Боковая вытачка. От точки Т₂ вправо и влево по линии талии откладываем по 5 см, ставим точки Т₃ и Т₄. От точки Б вверх по линии бока откладываем 2 см, ставим точку Б₁ и соединяем ее с точками Т₃ и Т₄ прямыми линиями.

11. Задняя вытачка. Отрезок ТТ₄ делим пополам. Из точки деления опускаем перпендикуляр на линию бедер. На расстоянии 3 см от точки пересечения (для больших размеров 6 см) обозначаем точкой Б₂ конец вытачки. От точки деления отрезка ТТ₄ откладываем на линии талии вправо и влево по 2,5 см. Полученные точки Т₅ и Т₆ соединяем прямыми с точкой Б₂

12. Переднюю вытачку строим так же, как заднюю, но от линии бедер вверх откладываем 5 см, а по линии талии передвигаем ее к боку на 3 см от точки деления отрезка Т₁Т₃.

ЧЕРТЕЖ ЮБКИ, РАСШИРЕННОЙ КНИЗУ

Мерки:
полуобхват талии ПОТ - 39 см;
полуобхват бедер ПОБ - 52 см;
длина изделия - 60 см.

Построение чертежа

1. Отступив от левого края листа на 10 см (рис. 3) и от верхнего на 6, проводим вертикальную прямую и ставим на ней точку А.

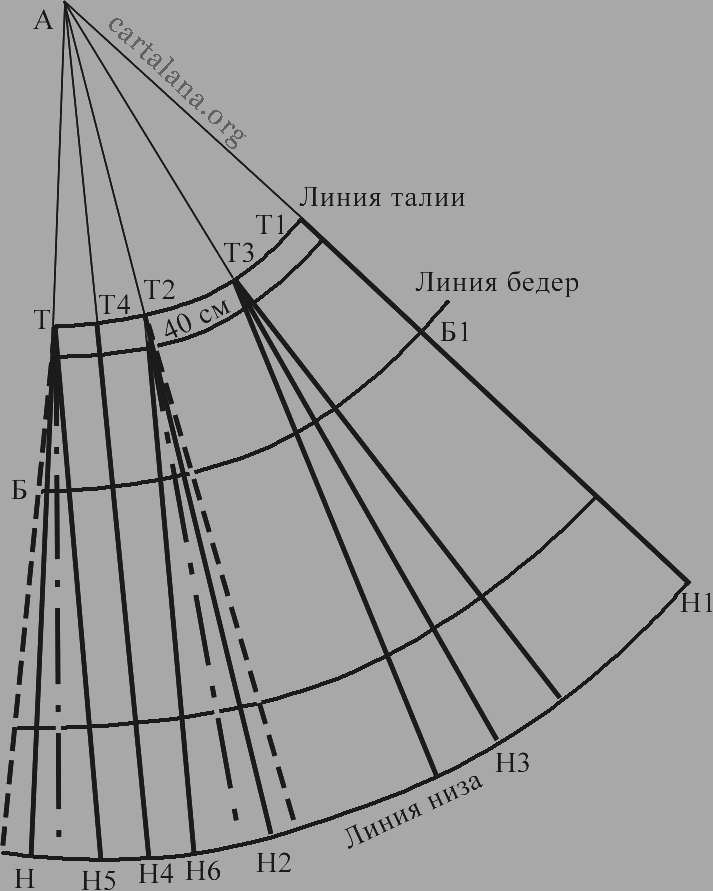

Рис. 3. Чертеж выкройки юбки, расширенной книзу

2. От точки А вниз по вертикальной прямой откладываем 35,1 см - произведение величин полуобхвата талии на коэффициент К, составляющий 0,9 (постоянная величина для всех размеров юбок средний клеш), и ставим точку Т:

АТ = ПОТ × К = 39 см × 0,9 = 35,1 см.

3. От точки Т вниз по вертикальной прямой откладываем 18 см (постоянная величина) и длину юбки. Ставим соответственно точки Б и Н : ТБ = 18 см, ТН = 60 см.

4. Отрезками AT, АБ, АН описываем дуги с центром в точке А: линию талии, бедер, низа.

5. От точки Т по линии талии откладываем полуобхват талии плюс 1 см (на свободное облегание), ставим точку Т₁:

ТТ₁ = 39 см + 1 см = 40 см.

6. Соединяем точки А и Т₁ прямой и продолжаем ее. Точки пересечения с линией бедер и линией низа обозначаем точками Б₁ и Н₁. Таким образом, получена выкройка половины юбки. На ее основе можно построить выкройку юбки, например, из 6 клиньев.

7. Дугу ТТ₁ делим на три части. Точки деления обозначаем Т₂Т₃.

8. Из точки А через Т₂ и Т₃ проводим прямые. Точки пересечения с линией низа обозначаем Н₂ и Н₃.

9. Далее определяем ширину прямых участков и раскосов (в каждом клине).

Отрезок ТТ₂ делим пополам, ставим точку Т₄.

10. Из точки А через Т₄ проводим прямую до пересечения с линией низа. Ставим точку Н₄.

11. Влево и вправо от точки Н₄ откладываем отрезки, равные ТТ₄ и Т₄Т₂, ставим точки Н₅ и Н₆.

12. Соединяем прямыми точки Н₅ и Н₆ с соответствующими точками Т и Т₂. Контур ТТ₂Н₆Н₅ - прямой участок клина, а контуры НТН₅ и Н₆Т₂Н₂- его раскосы. Ширину раскосов можно увеличивать (на чертеже обозначено пунктиром) и уменьшать (обозначено штрихпунктиром), но при уменьшении раскосов следует контролировать ширину клиньев по линии бедер.

ЧЕРТЕЖ ВЫКРОЙКИ ЖЕНСКИХ БРЮК

Мерки:

полуобхват талии ПОТ (талию перепоясать) - 39 см;

полуобхват бедер ПОБ - 52 см;

длина брюк - 104 см. Эту величину определяем как разницу длин от талии по боку до пола (без обуви 108 см) и от нижнего края изделия до пола (4 см);

высота сидения (мерку снимаем по боку в сидячем положении от талии до сиденья стула) - 27 см;

длина до колена (нога, согнутая в колене, опирается на сиденье стула. Мерку снимаем по боку от талии до сиденья) - 65 см;

обхват колена (мерку снимаем, сидя на стуле, нога согнута) - 42 см.

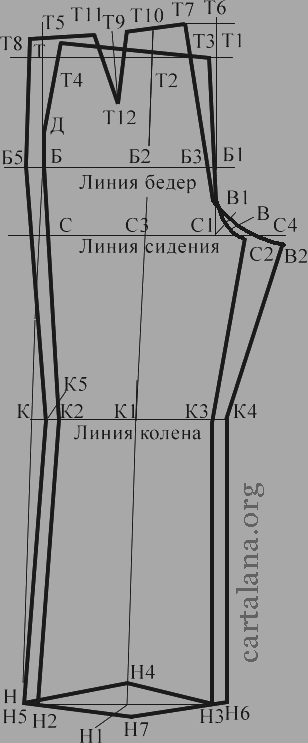

Рис. 4. Чертеж выкройки женских брюк

Построение чертежа

Передняя половина брюк

1. Проводим вертикальную прямую, отступив от верхнего края листа на 15 см, и ставим точку Т (рис. 4).

2. От точки Т вниз откладываем 104 см - длину брюк и ставим точку Н.

3. От точки Т вниз отмеряем 27 см - высоту сидения и ставим точку С.

4. От точки С вверх откладываем 9 см до бедер и ставим точку Б:

СБ = 27 см : 3 = 9 см.

От точки Б вверх отмеряем 4 см (постоянная величина) и ставим точку Д.

5. От точки Т откладываем мерку длины до колена минус 8 см (постоянная величина) и ставим точку К:

ТК = 65 см - 8 см = 57 см.

6. Из точек Т, Б, С, К, Н вправо проводим горизонтальные прямые: линии талии, бедер, сидения, колена, низа брюк.

7. От точки С вправо по линии сидения отмеряем 26 см и ставим точку С₁:

CC₁ = 52 см : 2 = 26 см.

8. Из точки С₁ восстанавливаем перпендикуляр. Точку пересечения с линией талии обозначаем Т₁ с линией бедер - Б₁.

9. От точки С₁ вправо по линии сидения откладываем 5,2 см и ставим точку С₂:

C₁C₂ = 52 см : 10 = 5,2 см.

10. Отрезок СС₂ делим пополам и ставим точку С₃.

11. Через точку С₃ проводим параллельную ТН линию заутюжки. Точки пересечения ее с линиями талии, бедер, колена, низа обозначаем Т₂, Б₂, К₁, Н₁.

12. Из точки С₁ проводим биссектрису угла Б₁С₁С₂, откладываем на ней 2,5 см (постоянная величина) и ставим точку В.

13. От точки Т₁ влево по линии талии отмеряем 1,5 см и ставим точку Т₃.

14. От точки Т₃ влево откладываем 23 см и ставим точку Т₄ : Т₃Т₄ = (ПОТ + 1 см на свободное облегание) : 2 + 3 см (глубина вытачки на передней половине брюк) = (39 см + 1 см) : 2 + 3 см = 23 см.

15. От точки Т₄ по проведенной вверх вертикальной прямой откладываем 1 см. Ставим точку Т₅.

16. Точки Т₃ и Т₅ соединяем наклонной прямой.

17. От точки К₁ отмеряем вправо и влево по 11,5 см и ставим точки К₂ и К₃:

К₂К₁ = К₁К₃ = 1/4 обхвата колена + 1 см (на свободное облегание) = 42 см : 4 + 1 см = 11,5 см.

18. От точки Н₁ откладываем влево и вправо по 12 см и ставим точки Н₂ и Н₃:

Н₂Н₁ = Н₁Н₃ = ПОБ : 4 - 1 см = 52 см : 4 - 1 см = 12 см.

Примечание. Для узких брюк отмеряем по 8 см, для расширенных книзу - от 13 до 20 см

19. Соединяем точки Т₅, Д, Б, К₂, H₂, оформляя линию бокового шва.

20. Соединяем точки Т₃, Б₁, В, C₂ оформляя линию переднего шва.

21. Соединяем точки С₂, К₃, Н₃, оформляя линию шагового шва.

22. От точки Н₁ вверх откладываем 1,5 см и ставим точку Н₄.

23. Соединяем точку Н₄ с точками Н₂ и Н₃.

Примечание. Брюки можно не сужать по линии колена, тогда точку Б соединяем непосредственно с точкой Н₂, а точку С₂ - с точкой Н₃

Задняя половина брюк

Чертеж задней половины брюк строим на основе чертежа передней половины.

1. От точки С₁ вправо по линии сидения откладываем 11 см и ставим точку С₄:

C₁C₄ = ПОБ : 4 - 2 см (постоянная величина) = 52 см : 4 - 2 см = 11 см.

2. От точки С₁ по биссектрисе угла Б₁С₁С₂ отмеряем 3 см (постоянная величина) и ставим точку В₁.

3. От точек К₃ вправо, К₂ влево по линии колена откладываем по 2 см (эта величина может колебаться от 1 до 2 см) и ставим точки К₄ и К₅.

4. Точки К₄ и С₄ соединяем прямой, отмеряем на ней от точки С₄ вниз 1 см и ставим точку В₂.

5. От точки Т₁ вверх на продолжении вертикальной прямой откладываем 4,2 см и ставим точку Т₆:

Т₁Т₆ = ПОБ : 10 - 1 см (постоянная величина) = 52 : 10 - 1 см = 4,2 см.

6. От точки Т₆ влево проводим прямую, параллельную ТТ₁, откладываем на ней 5 см (эта величина может колебаться от 4 до 6 см) и ставим точку Т₇.

7. Плавной линией соединяем точки Т₇, В₁, В₂, оформляя линию среднего шва. Точку ее пересечения с линией бедер обозначаем В₃.

8. От точки В₃ влево по линии бедер откладываем 28 см и ставим точку Б₃:

В₃Б₃ = ПОБ + 2 см (на свободное облегание) - ББ₁ = 52 см + 2 см - 26 см = 28 см.

9. Из точки Т₇ описываем слева дугу радиусом 24 см. Из точки Б₃ описываем дугу радиусом, равным БТ₅. В точке пересечения ставим точку Т₈ и соединяем ее с точкой Т₇ прямой:

Г₇Т₈ = ПОТ + 1 см (на свободное облегание) : 2 + + 4 см (на вытачку) = (39 см + 1 см) : 2 + 4 см = 24 см.

10. Линию заутюжки продолжаем до пересечения с линией талии на задней половине брюк.

11. От точки Т₇ влево по линии талии откладываем 12 см и ставим точку Т₉.

12. От точки Т₉ вправо и влево по линии талии отмеряем по 2 см и ставим точки Т₁₀, Т₁₁.

13. Из точки Т₉ опускаем перпендикуляр, откладываем на нем 10 см и ставим точку Т₁₂.

14. Соединяем точку Т₁₂ с точками Т₁₀ и Т₁₁.

15. От точки Н₂ влево, от точки Н₃ вправо отмеряем по 2 см и ставим точки Н₅ и Н₆.

16. Соединяем точки Т₈, Б₃, К₅, Н₅, оформляя линию бокового шва.

17. Соединяем точки В₂, К₄, Н₆, оформляя линию шагового шва.

Примечание. Брюки можно не сужать по линии колена, тогда точку Б₃ соединяем непосредственно с точкой H₅, а точку B₂ - с точкой Н₆

18. От точки Н₁ вниз откладываем 2 см, ставим точку Н₇ и соединяем ее с точками Н₅, Н₆.

Если вы будете носить брюки на поясе с протянутой в них резинкой, вертикальные вытачки можно не вязать, следует только несколько углубить срезы по переднему и среднему швам.

Подкладку в брюках закрепляют в поясе и в 5-6 местах по боковым швам.
